Afprøvning af dynamo

B typen:

Afmonter ledningerne til dynamoen

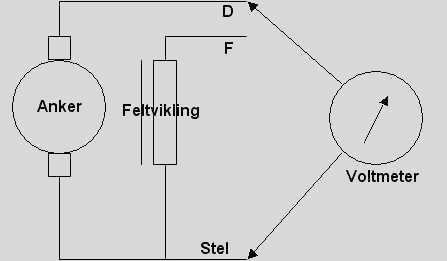

Tilslut et voltmeter med den ene ledning til D, den anden til stel (dc, 20 V område).

Start motoren, men hold den nede i lidt hurtig tomgang.

Kontrol af remanens

Der bør nu kunne måles en spænding på 1-2 Volt, dette skyldes den restmagnetisme (remanens) der er i dynamoen. Er der ingen remanens, vil dynamoen ikke kunne komme i gang.

Remanensen kan mistes ved længere tids stilstand, eller hvis dynamoen har været adskilt for renovering.

Man kan magnetisere dynamoen ved at forbinde D og F til den pol på batteriet der ikke er stel  et øjeblik. Det kan være nok blot at forbinde D til F et kort øjeblik medens motoren kører.

Pas på, dynamoen vil levere alt hvad der er muligt ud fra omdrejningerne og kan beskadiges.

Kontrol af dynamo

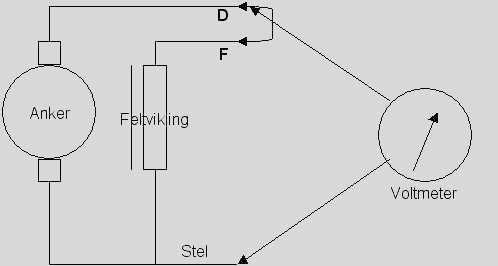

Forbind D til F med en stump ledning, voltmeteret bør vise 6-10 V (den kan komme væsentligt højere op, afhængig af omdrejningerne).

Måler man stadig kun 1-2 V, kan det skyldes at feltviklingen er afbrudt.

Prøv at forbinde en 12 V pære i stedet for voltmeteret, pæren skal dog først forbindes efter at motoren er startet.

Dette bør ikke overdrives, da dynamoen er ureguleret og kan tage skade.

Afprøvning af dynamo, afmonteret.

Er dynamoen  afmonteret, kan man bruge ”motor”metoden.

Denne metode er dog ikke helt sikker, men kan give et fingerpeg om hvorvidt dynamoen virker.

D og F forbindes med ledningsstumpen, og tilsluttes et batteri, batteriets anden pol forbindes til dynamoens stel.

Husk at anvende den rigtige polaritet + eller – til stel, dette har betydning for dynamoens senere polaritet.

Dynamoen skal nu løbe som en motor, og i den retning den normalt trækkes , ændring af omløbsretning foregår ved at bytte ledningerne til feltviklingen.

Den skal løbe jævnt, uden ”udsættere”. Man kan evt. prøve at belaste den ved at presse en træklods ind mod akselen.

Er ovenstående i orden, bør man interessere sig for ledningsnet og laderelæ.

Kontrol af regulator

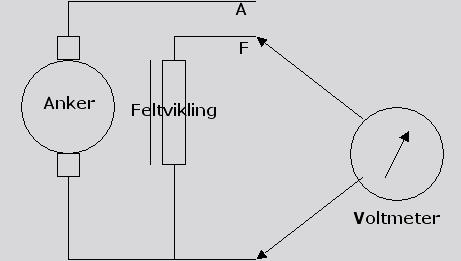

Med dynamoen på plads og ledningerne forbundet, samt et opladt batteri, tilsluttes voltmeteret (stilling 20 V dc) med den ene ledning til F, og den anden til Stel.

Hvis regulatoren er i orden, vil spændingen falde efterhånden som omdrejningerne stiger, når man  gasser op.

Man vil kunne måle noget der ligner:

 0-1,5 V i tomgang

5-6 V ved "høj" tomgang

1,5-2 V ved høje omdr.
